New 😍 Wewoo NanoVNA-H4 Écran LCD à vue complète de 4 pouces 50Khz-1.5Ghz VNA HF VHF UHF UV Analyseur de réseau vectoriel ⌛

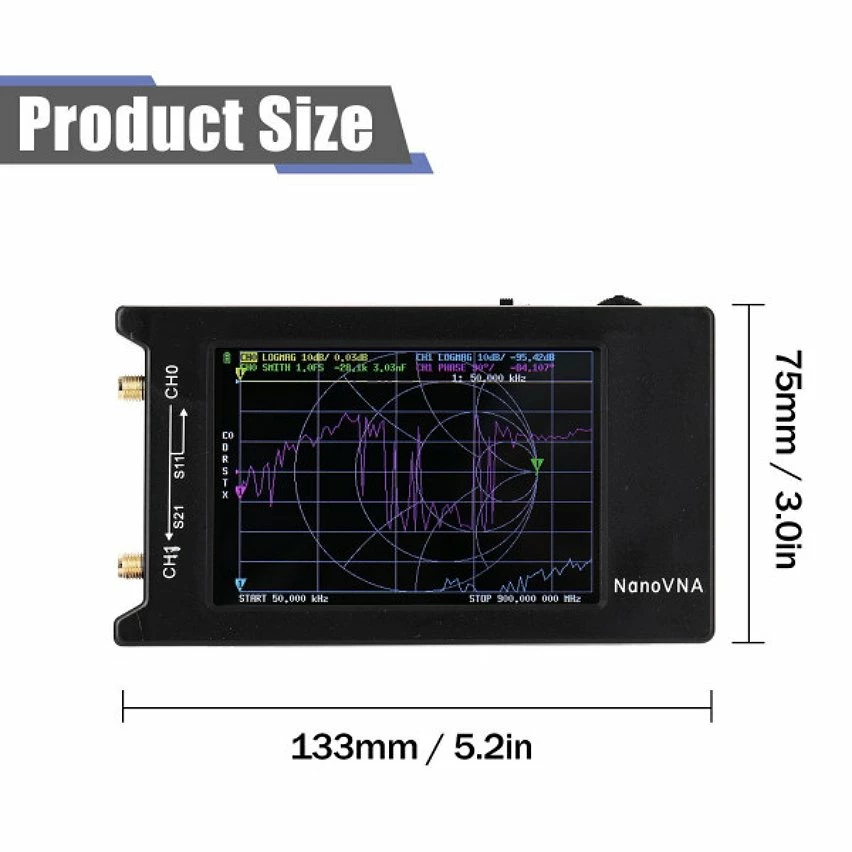

1. Un écran LCD de 4 pouces est utilisé. En raison de l’écran plus grand, il y a plus d’espace PCB pour installer les composants et les batteries
2. Utilisez une pompe de charge indépendante pour alimenter le mélangeur et ajoutez des condensateurs au tantale, ce qui peut réduire davantage le bruit de l’alimentation
3. Afin de permettre aux geeks de créer plus de possibilités, les interfaces UART1 et PC14, PC15 sont dessinées sur le PCB, ce qui est pratique pour l’extension DIY
4. Coque ABS, peut protéger efficacement les connecteurs et les boutons SMA
5. La gradation CC est ajoutée, elle est plus visible lorsqu’elle est utilisée à l’extérieur et elle est plus confortable à utiliser à l’intérieur.
6. Optimisation du pont pour tirer pleinement parti des harmoniques du Si5351. Maintenant, la 5e harmonique peut être utilisée pour mesurer jusqu’à 1,5 GHz ;
7. Lorsque l’onde fondamentale est utilisée, le niveau de sortie de CH0 est augmenté à 0 dBm et la mesure de réflexion est plus précise ;
8. Résoudre l’anomalie précédente de NanoVNA-H près de 6MHz
9. Le circuit de gestion de l’alimentation repensé réduit davantage le bruit de l’alimentation, réduit les interférences d’alimentation USB, réduit le courant de charge et protège la batterie
10. Disposition optimisée des circuits imprimés, pouvant accueillir une batterie de 1950 mAh, plus de 8 heures d’utilisation

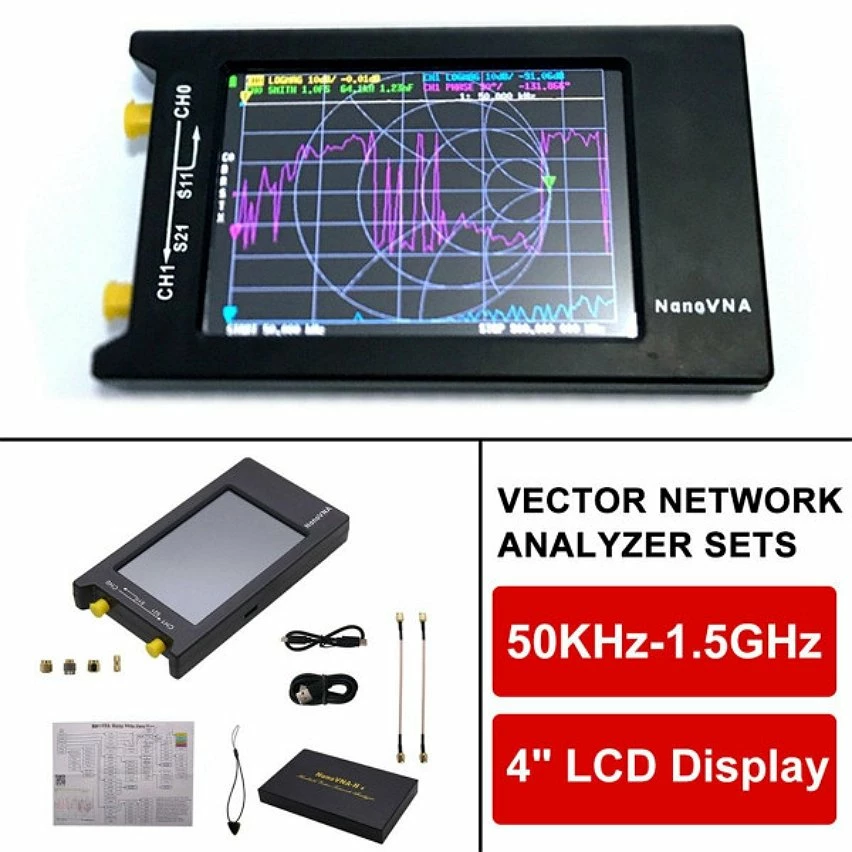

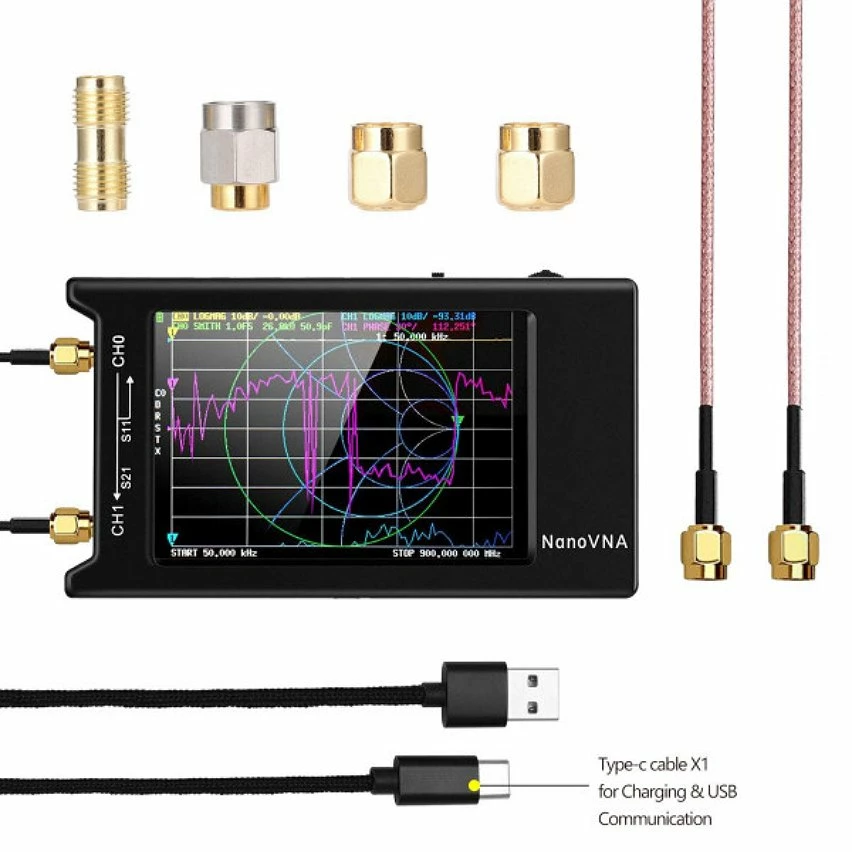

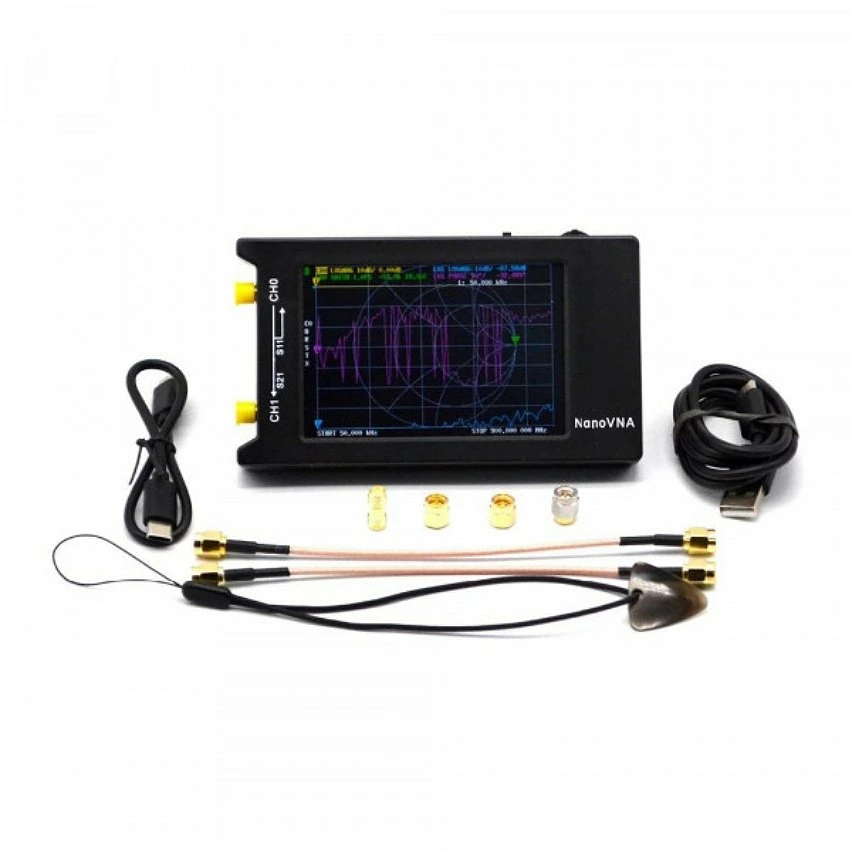

liste de colisage:
1. hôte NanoVNA x 1 (y compris un écran tactile de 4 pouces, une batterie de 2000 mAh)

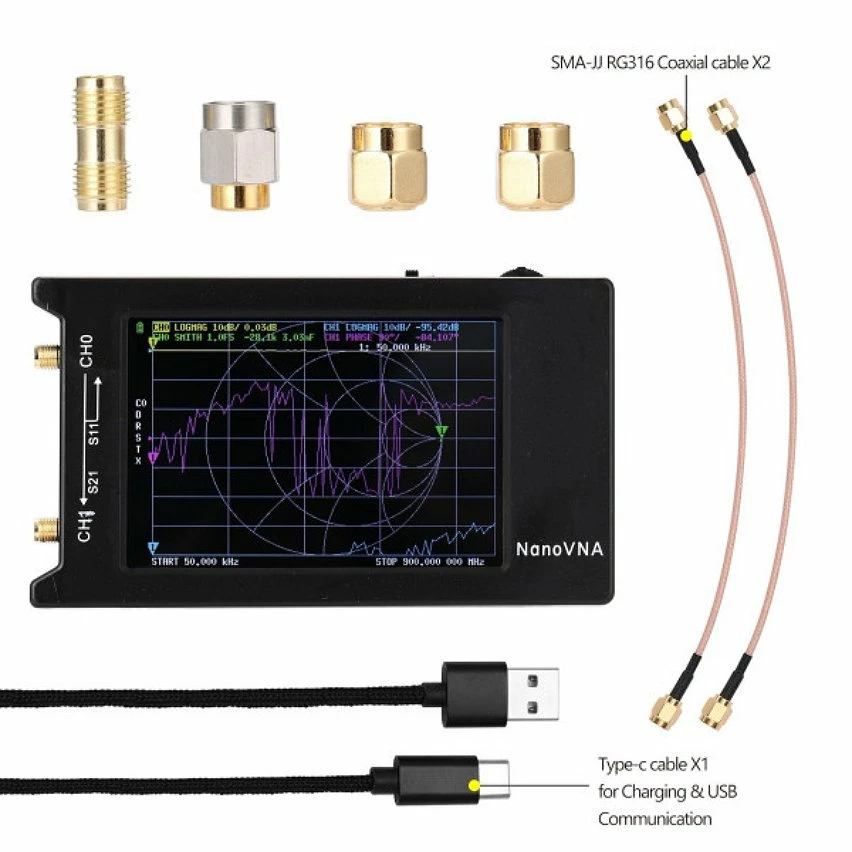

2. Câble SMA mâle à mâle RG316 RF de 15 cm x 2
3. Connecteur SMA femelle à femelle x1
4. Kit d’étalonnage simple SMA COURT x1
5. Kit d’étalonnage simple SMA OUVERT x1
6. Kit d’étalonnage simple SMA CHARGE x1
7. Câble de données USB Type-C x1
8. Type-c à Type-c x1 prend en charge la connexion avec la plupart des téléphones Android
9. Un choix
